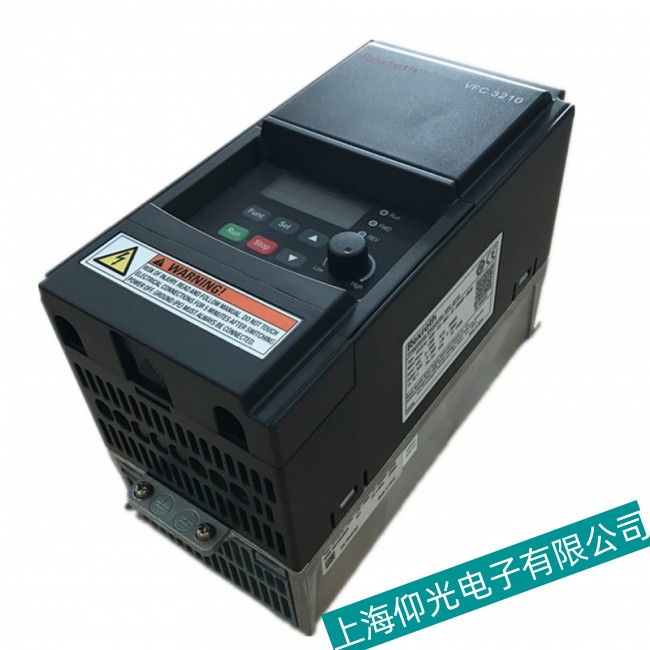

在工業自動化領域，力士樂變頻器以其高效穩定的性能被廣泛應用。然而，設備運行過程中難免出現故障，其中SC短路故障是較為常見的保護性跳閘。本文從技術角度出發，系統分析SC故障的成因，并提供針對性力士樂變頻器維修方案，助力快速恢復設備運行。
一、SC故障的核心機理
SC故障的本質是變頻器檢測到輸出端存在短路或電流檢測電路異常，觸發過流保護機制。根據力士樂變頻器的設計規范，當輸出電流超過安全閾值（通常為額定電流的150%-200%）時，系統將強制停機并顯示SC代碼。這一機制旨在防止IGBT模塊因過流而損壞。
二、故障原因的分層解析
（一）外部負載異常
電機或電纜短路
電機繞組短路、電纜絕緣破損導致相間短路。
輸出側接線錯誤（如U、V、W相序混淆）。
負載突變
機械負載卡死、傳動機構故障導致電流驟增。
加速時間設置過短引發沖擊電流。
（二）內部電路故障
IGBT模塊損壞
模塊老化、散熱不良導致擊穿。
驅動電路異常引發模塊誤導通。
電流檢測電路失效
電流采樣電阻阻值漂移。
線性光耦、運放芯片性能下降。
檢測電路板元件虛焊或損壞。
（三）參數設置不當
過流保護閾值過低
保護值設置低于實際負載需求。
轉矩補償過高
低頻運行時因轉矩提升導致電流過大。
三、系統性力士樂變頻器維修方案
（一）診斷流程
靜態檢測
斷開電機負載，空載運行觀察是否報SC故障。
萬用表測量輸出端相間電阻（正常應為兆歐級）。
示波器觀察IGBT模塊驅動波形是否正常。
動態驗證
逐步加載監測電流變化曲線。
模擬短路場景測試保護響應時間。
（二）修復策略
故障層級 典型現象 解決方案
外部負載 電機繞組短路 更換電機或修復絕緣層
電纜絕緣破損 兆歐表檢測<2MΩ 更換耐高溫、耐油電纜
IGBT模塊 模塊擊穿、驅動波形異常 更換同規格IGBT模塊并調整驅動電阻
電流檢測電路 采樣電阻阻值偏差>5% 校準或更換精密采樣電阻
運放芯片 輸出電壓異常 更換運放芯片（如LM358）
（三）預防性維護
季度檢查
清潔散熱風道灰塵，確保散熱效率。
緊固所有端子連接，防止接觸不良。
年度升級
更換服役超5年的電解電容。
升級控制板固件，優化電流檢測算法。
參數優化
合理設置加速時間（建議3-10秒）。
調整轉矩補償值（V/F曲線平滑化）。
四、典型案例分析
某紡織廠力士樂變頻器頻繁報SC故障，經檢測發現：
輸出電纜因老化導致相間絕緣下降。
電流檢測電路板上的線性光耦老化。
IGBT模塊因散熱不良導致局部擊穿。
解決方案：
更換耐高溫電纜并規范接線。
更換線性光耦（如LOC110）。
升級散熱系統并更換IGBT模塊。
改造后設備連續運行200天無故障。
五、技術發展展望
新一代力士樂變頻器（如IndraDrive系列）已集成：
智能電流檢測：實時修正采樣非線性誤差。
自適應保護：動態調整過流閾值。
云端診斷：通過物聯網模塊遠程監控電流波形。
這些創新顯著提升了設備對短路故障的適應性，但基礎維護原則仍需遵循。
通過系統性分析SC故障的成因與解決方案，結合預防性維護策略，可有效降低變頻器停機風險，保障工業生產的連續性。在實際力士樂變頻器維修中，建議結合設備手冊與專業檢測工具，實現精準故障定位與高效修復。
