在全球互聯網時代網絡監控?zé)o處不在，它促進了全球信息化建設的發展，在多項領域?yàn)槿藗兊纳顜?lái)了便利，且還在持續的發展更迭中。但監控網絡的部署與構建并不是件易事，尤其是較大型的監控網絡部署，從監控交換機的選擇到布線連接都較為繁復。本文將為大家講解如何利用監控千兆交換機實現大型監控網絡部署。

大型監控網絡構建需求

某大型園區內，預安裝500個高清監控?cái)z像頭，碼流為3~4兆，預部署三層網絡構架，即：接入層—匯聚層—核心層。影響存儲主要集中在匯聚層，每個匯聚層對應170個監控?cái)z像頭。該如何選擇監控交換機？交換機的選擇會對影像的傳輸產生影響嗎？

需求分析

選擇24口交換機還是48口交換機？

大型監控網絡工程在考慮部署24口或48口交換機時往往從網絡的背板帶寬與包轉發率著手考慮。一臺48口的監控千兆交換機的滿配容量在達到48×1G×2＝96Gbps時，才能保證在所有端口均為全雙工的情況下提供無阻塞的線速包交換。若一臺24口的監控千兆交換機的包轉發率（端口數×1.488Mpps）未達到35.71Mpps，則該交換機不符合該網絡部署需求。 只有背板帶寬和包轉發率都滿足的情況下才能選擇對應的交換機部署到該網絡。

選擇百兆交換機還是千兆交換機？

局域網的監控網絡部署在對交換機進行選擇時，接入層的監控交換機接入主要考慮從接入到匯聚之間的帶寬；匯聚層是用來對視頻影像進行存儲的，需同時對170個3~4M即680M的碼流進行處理與轉發；核心交換機則需要考慮到交換容量以及從匯聚到核心的鏈路帶寬。 綜上，該監控網絡部署中接入層的交換機選擇百兆即可，匯聚層與核心層則需選擇千兆的監控交換機才能滿足部署需求。

交換機的選擇會對影像的傳輸產生影響嗎？

監控?cái)z像中的影像傳輸與交換機的選擇沒有關系，通常影像視頻的清晰度不高是因?yàn)榍岸藬z像頭影響傳出的碼流設定問題，這屬于前端攝像頭的性能范疇與交換機無關。

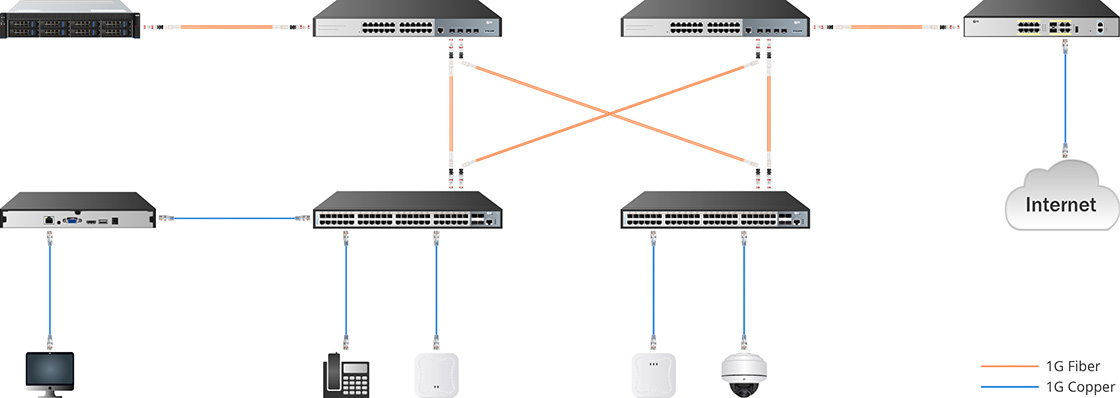

中德(ZDXT)監控千兆交換機解決方案

中德(ZDXT)監控千兆交換機，在滿足不斷增長的網絡對更強大的性能和智能交換需求的同時也可支持IEEE 802.3af/at標準，自動檢測與識別符合IEEE 802.3af/at標準的設備并為其供電。多種千兆以太網端口可供選擇（8/24或48個端口），結構緊湊、即插即用且無需配置，可安裝于天花板或高墻上，遠離電源插座。

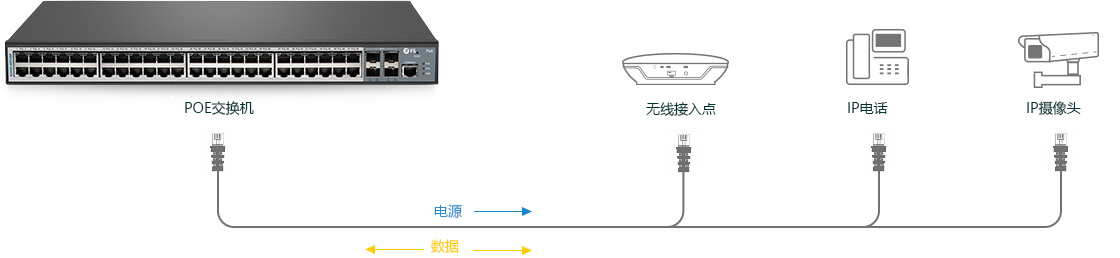

PoE交換機可以同時通過網線跳線傳輸數據和供電，是項目和小型企業網絡靈活部署無線訪問點或IP網絡監控?cái)z像機的理想選擇。
