序弱電行業最常見的就是綜合布線系統。大家都認為綜合布線系統簡單，無非是網絡、電話、電視的點對點布線。在早期的工業中，它也被俗稱為“水晶頭”系統。

記得五年前我們有個項目外包給施工隊，敲水晶頭的人工成本是2塊錢，不容易賺到。驗收不達標的時候，我們直接把線剪掉再打！

綜合布線系統包括網絡、電話、電視臺和系統設備之間的所有電纜和相關連接件。今天，我們將從專業術語來分析綜合布線系統。

一、系統組成綜合布線系統通常由以下六個子系統組成:

工作區子系統(工作區)

水平子系統(地板分配器)

管理區子系統(電信室)

主要子系統(建筑主干布線)

設備間子系統(設備間)

校園分銷商(校園分銷商)

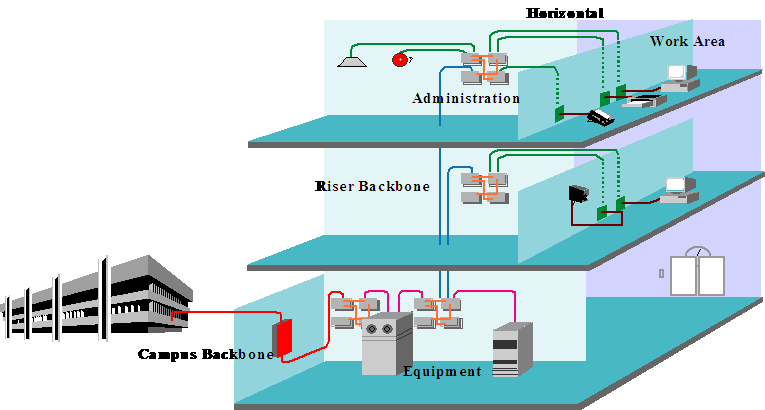

如上圖所示，每個子系統都是根據其所在位置來劃分的，每個子系統都是相對獨立的。讓我們?cè)谙旅嬖敿?xì)解釋每個子系統。

第二，工作空間子系統工作區子系統是用戶的工作區，由從水平系統電纜延伸到終端設備、適配器和用戶信息插座的連接電纜組成。

工作空間子系統主要包括插座面板、模塊和跳線:

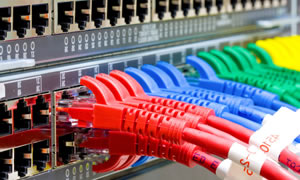

各種顏色的跳線，建議你在接線時根據不同的中德信通功能選擇不同的跳線，這樣接線美觀，容易區分。

跳線長度從1米到5米不等。特別注意的是，好的網線跳線都是多股電纜結構，所以非常柔軟，容易彎曲，不易折疊，接口適合反復插拔。

插座一般安裝在墻面，采用86型加深金屬底盒。對于特殊場合，如大廳，考慮設置接地插頭。考慮到實際建設中可能出現的問題，網絡和電話模塊將有3%的冗余。

三.水平子系統水平子系統是指從各區域配線間到工作區的用戶信息插座，由水平電纜、中間配線設備等組成。

水平子系統的主要內容是將電線從插座面板分配到弱電井。

每個網絡插座都需要連接到管理子系統。一般水平子系統的最大布線距離為90米。這個距離是指從管理子系統配線架后端口到工作區網絡插座的電纜長度。工作區內的終端跳線和連接設備的設備跳線總長度不應超過10米，總長度應控深圳網絡布線系統制在100米。

水平子系統主要包括網線。目前常用的弱電網線有超五類網線和六類網線。

6類網線比5類網線中間多了一個十字:

我打算寫一篇關于電纜的特別文章。電纜水太深了。之前買電纜的時候看到新手在用磁鐵測量。其實光靠燒磁鐵和打火機是檢測不出所有問題的。市場電纜的材料有無氧銅、純銅、純鋁、銅包鋁、銅包鐵。怎么分辨？最好的是無氧銅，最差的是銅包鐵，電阻高，容易老化。

水平分系統布線一般采用吊頂橋架，從弱電豎井引至有信息點的房間，通過嵌在墻內的不同規格的PVC/鐵管將線路引至墻上的暗裝鐵箱。

為保證線路安全，罐體應有良好的接地端子，金屬線槽、金屬軟管、金屬橋架和配電線路柜應整體連接后接地。

四.管理區域子系統管理區子系統設置在樓層布線間和弱電井內，是水平系統電纜端接的地方，也是骨干系統電纜端接的地方。

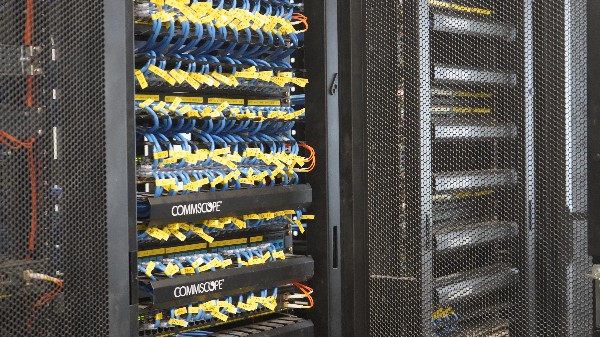

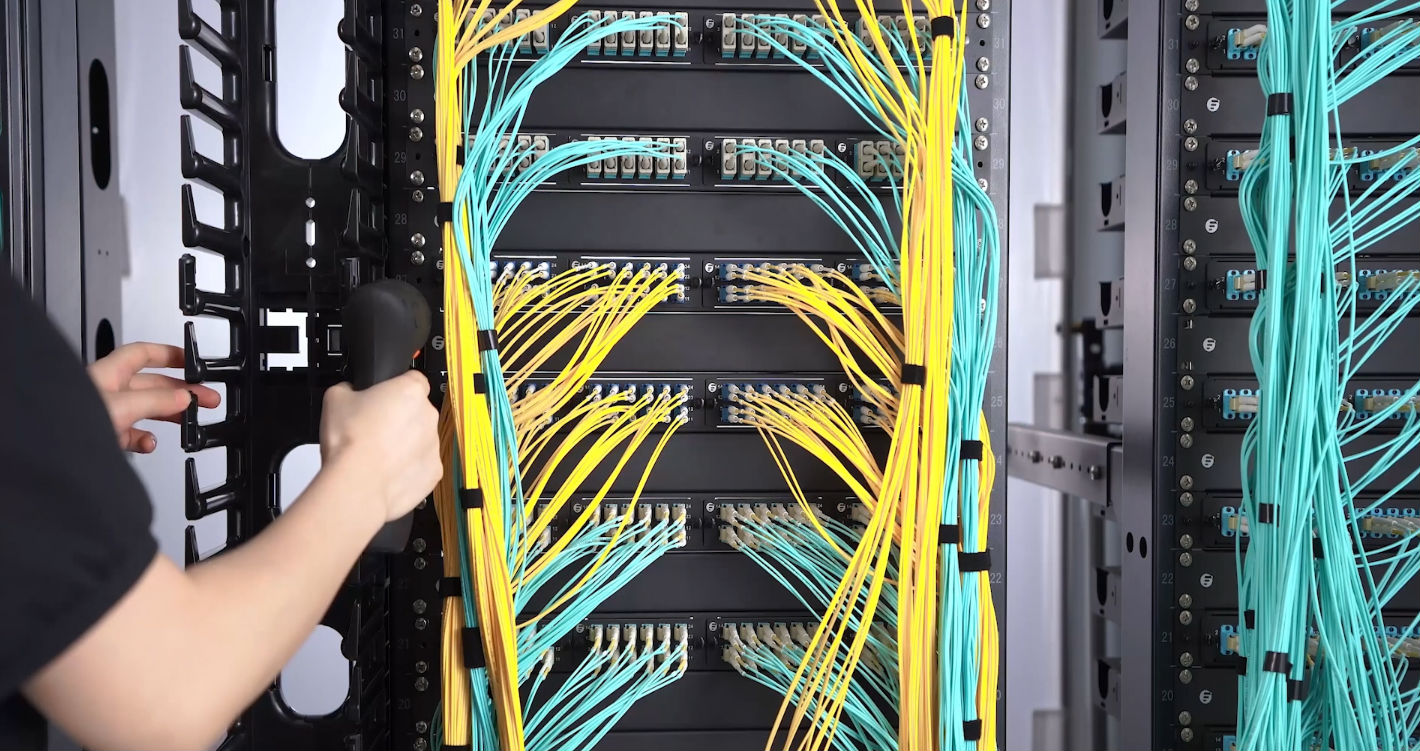

一般管理區主要在弱電井內，放置壁掛式機柜、配線架、電纜架、跳線等。

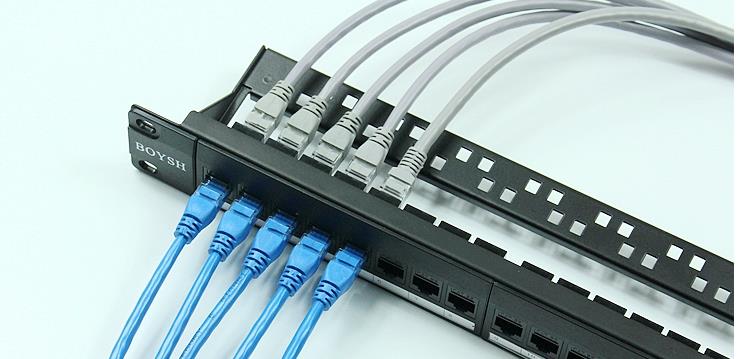

網絡配線架

如果是電話，使用語音配線架，常用110配線架:

10配線架

10.配線架的一側可以端接用戶語音線路，另一側可以連接大對數電纜，完成垂直干線和水平干線的布線管理。

問一個問題，你能用網線跑電話線嗎？答案是肯定的，這很常見，但在使用插座面板時，您需要一個用于網絡電話的跳線，即RJ45-RJ11跳線。一般采用2芯或4芯電話線，價格比網線便宜很多。

動詞 （verb的縮寫）干線子系統主干子系統由連接主機房和區域管理室的電纜組成。其主要功能是將各分層配線架與主配線架連接起來，用干線電纜提供樓層間的通信通道，使整個布線系統形成一個有機的整體。垂直干線子系統的拓?fù)洳捎梅謱有切屯負洌繉硬季€間需要用垂直干線電纜連接到建筑物的主要設備間。

一般來說，是機房到深圳機房建設弱電井的電纜。

網絡的中繼線通常采用光纜傳輸，電話的中繼線通常采用大對數電纜傳輸。

光纜主干傳輸

多股電纜

大對數電纜主要用于語音樓的垂直干線，并結合110配線架設備，可實現語音的傳輸和分配。常用的有25對、50對、100對。

不及物動詞設備間子系統

機房子系統是數據和語音的垂直干線電纜在建筑物內端接的地方，也就是我們常說的機房。

設備間子系統是集中的設備區，連接系統的公共設備，如PBX、核心交換機、服務器、樓宇自動化、監控系統等，通過垂直干線子系統連接到管理子系統。

或者機柜的機架應良好接地，從機柜到接地電極的接地線的DC電阻不應超過1歐姆。

為了考慮防雷，需要連接金屬護套、鋼管等。電纜的進線口和出線口的電氣設備接地，并安裝防雷裝置。

為防止雷擊損壞，應安裝通深圳網絡布線信防雷柜作為通信線路的一級防雷措施。連接建筑物內外的大對數通信電纜必須埋設，以防止建筑物內外的通信線路產生感應閃電。

七.建筑子系統建筑綜合體子系統通常涉及兩棟建筑。在建筑綜合體子系統中，不僅要考慮同一建筑內各樓層、各房間的電纜敷設，還要考慮不同建筑之間的連接以及各建筑內部原有的網絡接入。

在施工隊子系統的設計中，首先要考慮的是建筑連接和入口。常見的敷設方式有架空、直埋、電纜溝等。

根據經驗，目前很多建筑都是通過網絡直接連接，通常采用光纜。

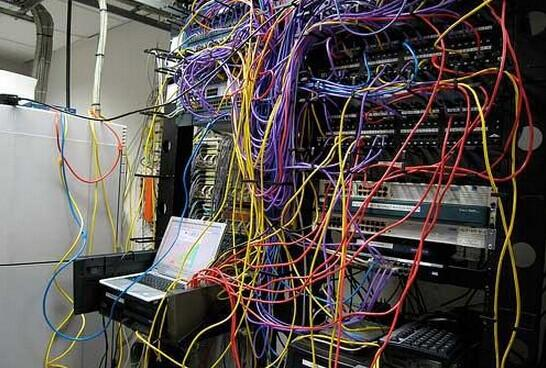

最后放一張硬核布線亂圖，讓大家都能感受到綜合布線系統建設的艱辛:

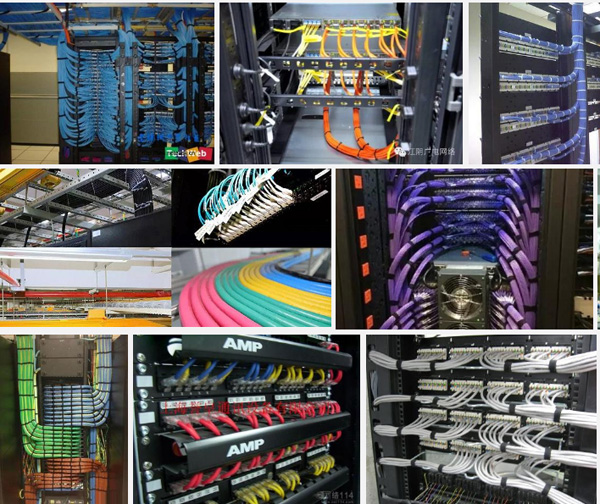

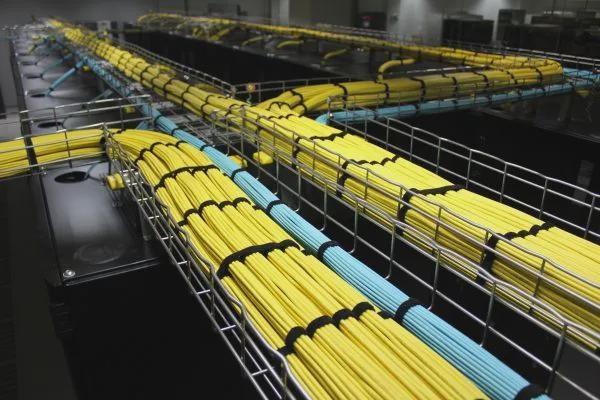

經過弱電工程師之手后效果-看著舒不舒服！
