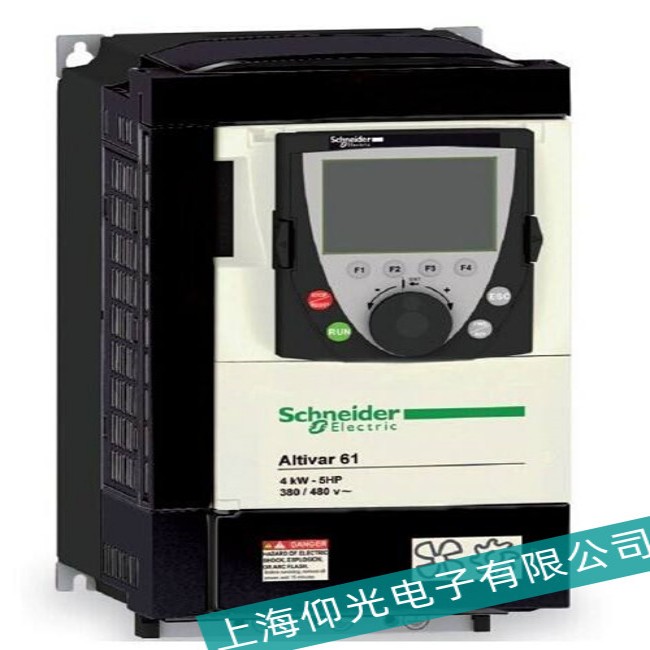

一、指示燈狀態與故障類型的對應關系

• 紅色故障燈（ALM/FAULT）：常亮或閃爍表示發生嚴重故障（如過流、過壓、模塊損壞），變頻器已停機保護；
• 黃色警告燈（WARN）：常亮表示輕微異常（如參數錯誤、負載輕載），變頻器仍可運行但需關注；
• 綠色運行燈（RUN）：正常運行時常亮，閃爍可能表示待機或通訊異常。

• 紅色故障燈常亮 + 代碼 “OC” → 過流故障；
• 紅色故障燈閃爍 + 代碼 “OV” → 直流母線過壓；
• 紅色故障燈常亮 + 代碼 “OH” → 過熱保護。

二、通用排查步驟（無論何種報警）

1. 讀取具體故障代碼
   • 面板操作：按面板 “ESC” 鍵返回主菜單，進入 “故障歷史”（通常在 “監控”→“故障記錄” 中），查看最近一次故障代碼（如 OC、OV、PHF 等）。
   • 軟件讀取：用施耐德 SoMove 軟件通過 USB 或 RS485 連接變頻器，在 “診斷”→“故障記錄” 中讀取詳細故障信息（包括故障時的參數：電流、電壓、溫度等），這是最精準的定位方式。
2. 基礎檢查（斷電狀態下）
   • 檢查電源輸入：輸入三相電壓是否正常（380V±10%），是否缺相（用萬用表測 L1/L2/L3 之間電壓）；
   • 檢查負載連接：電機電纜是否松動、破損，電機接線端子是否氧化；
   • 檢查變頻器外觀：內部是否有燒焦痕跡、電容鼓包、灰塵堆積、接線松動等。
3. 斷電放電
   若涉及內部電路檢測（如模塊、驅動板），需斷開電源后等待至少 5 分鐘（電容放電），用萬用表測直流母線（P/N 極）電壓，確認低于 36V 后再操作，避免觸電。

三、常見報警故障的具體維修方法

1. 紅色故障燈常亮 + 代碼 “OC”（過流故障）

• 負載側故障：
  • 電機短路或接地：用兆歐表測電機繞組對地絕緣（正常≥500MΩ），用萬用表測三相繞組電阻（應平衡，偏差≤5%）；若短路，需維修電機或更換。
  • 電機堵轉或過載：檢查負載是否卡死（如傳送帶卡住），減少負載或修復機械傳動部分；若長期過載，需確認變頻器額定電流是否匹配電機（ATV61HD22N4Z 額定電流 47A，電機需≤22kW）。
• 逆變模塊或驅動電路故障：
  參考前文 “逆變模塊損壞維修” 步驟，檢測 IGBT 模塊是否短路，驅動板是否輸出正常驅動信號（如驅動電壓 15V±0.5V）；若模塊損壞，需更換并排查驅動電路（光耦、驅動電阻）。
• 電流檢測電路故障：
  檢查霍爾電流傳感器（輸出信號是否線性，如 0-5V 對應 0-47A）或分流電阻（阻值是否正常，通常≤1Ω）；若傳感器損壞，需更換同型號元件。

2. 紅色故障燈閃爍 + 代碼 “OV”（直流母線過壓）

• 電網電壓異常：
  用萬用表測輸入電壓，若電網電壓波動過大（如超過 418V），需加裝輸入電抗器或穩壓器；若雷擊、浪涌導致，可增加浪涌保護器（SPD）。
• 制動單元 / 制動電阻故障：
  ATV61HD22N4Z 需外接制動單元（如 VW3A4507）和制動電阻（根據負載慣性選擇）。檢查：
  • 制動電阻是否燒毀（用萬用表測電阻值，應與標稱值一致，如 22kW 通常配 50Ω/5kW）；
  • 制動單元內的 IGBT 是否短路（靜態測 CE 極電阻，正常應為無窮大），若損壞需更換制動單元。
• 參數設置錯誤：
  檢查參數 “制動動作電壓”（如 P1250）是否設置過低（默認約 700V），若誤設低于實際母線電壓，會頻繁觸發過壓；恢復默認值或按手冊重新設置。

3. 紅色故障燈常亮 + 代碼 “OH”（過熱保護）

• 散熱系統故障：
  • 散熱風扇損壞：斷電后用手轉風扇葉輪，若卡滯或不轉，需更換同型號風扇（注意電壓 110V 或 220V，ATV61 系列多為 220V）；
  • 散熱片積塵：用壓縮空氣清理散熱片縫隙的灰塵（尤其模塊與散熱片接觸部位），確保散熱通暢。
• 環境溫度過高：
  變頻器安裝環境溫度需≤40℃（無通風時），若超過，需加裝散熱風扇或移至通風處；避免陽光直射或靠近熱源（如鍋爐、烘箱）。
• 溫度傳感器故障：
  模塊上的 NTC 溫度傳感器（負溫度系數電阻）若損壞（阻值異常），會誤報過熱；用萬用表測傳感器阻值（25℃時約 10kΩ），若偏差過大，需更換傳感器。

4. 紅色故障燈 + 代碼 “PHF”（輸入缺相）

• 輸入電源缺相：
  用萬用表測 L1/L2/L3 之間電壓（正常 380V），若某相無電壓，檢查上游斷路器、接觸器是否接觸不良（觸點燒蝕），更換觸點或斷路器。
• 整流模塊故障：
  整流模塊（將三相交流轉為直流）若某橋臂二極管損壞，會導致缺相。靜態檢測：紅表筆接 P 極，黑表筆分別接 L1/L2/L3（測二極管正向電阻，約 500-1000Ω）；黑表筆接 N 極，紅表筆接 L1/L2/L3（反向電阻無窮大）；若某相短路或斷路，需更換整流模塊。

5. 黃色警告燈常亮 + 代碼 “F05”（參數錯誤）

• 進入 “參數菜單”，查看具體沖突參數（面板會提示 “PARAM CONFLICT”），按手冊修正（如延長加速時間 P1120）；
• 若參數混亂，通過面板執行 “參數復位”（按 “ESC+OK” 組合鍵，或通過 SoMove 軟件恢復出廠設置），重新進行快速調試。

四、維修后的驗證測試

1. 空載測試：上電后確認報警指示燈熄滅，空載啟動變頻器，運行至 50Hz，觀察三相輸出電壓是否平衡（偏差≤5%），持續 30 分鐘無異常。
2. 帶載測試：接入電機，逐步增加負載至額定值，監控電流（≤47A）、溫度（散熱片≤60℃）、直流母線電壓（≤750V），無報警觸發。
3. 保護功能驗證：模擬故障（如人為堵轉電機），確認變頻器能及時報 “OC” 并停機，無硬件損壞。
