ABB變頻器報警顯示7510維修
COMM MODULE(7510)
3.08 AW 1 bit 12
(可編程的故障保護功能30.18, 30.19) 傳動單元和主機之間的周期性通訊丟失。 檢查現場總
線的通訊狀態。參見現場總線控制 一章，或現場總線適配器手冊。
檢查參數設置：
-組51 COMM MODULE DATA (用于現場總線適配器)
- 組52 STANDARD MODBUS (用于標準Modbus總線鏈接)
檢查故障功能參數。
檢查電纜連接。
檢查主機是否能夠通訊。

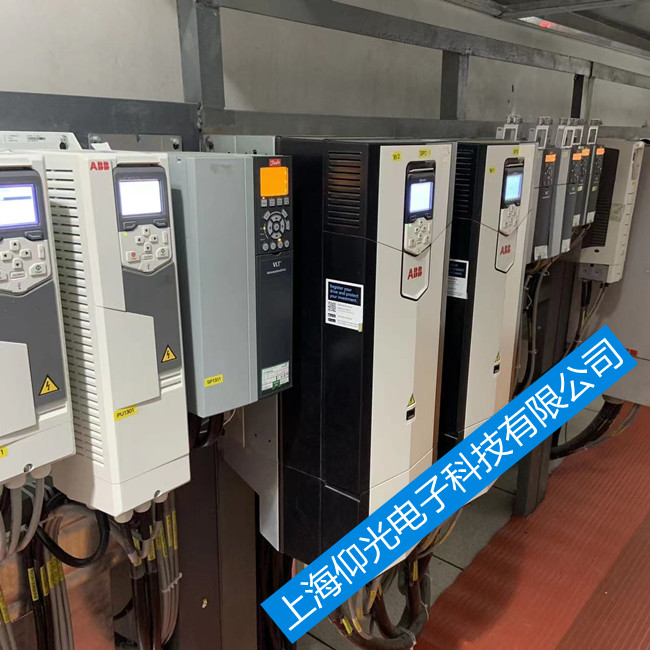

ABB變頻器維修蘇州站
（1)整流電路
由VD1~VD6組成三相橋式全波整流電路將三相交流電整流成直流電。
（2)濾波電路
整流電路輸出的直流電壓為脈動的直流電壓，因而需濾波電路濾去電壓波紋，同時它還在整流電路與逆變
電路起到儲能作用。
（3)逆變電路
由開關管V1~V6構成逆變電路將直流電壓逆變成三相頻率、電壓可調的交流電以驅動三相電動機，是變頻
器實現變頻的關鍵環節。
（4)限流電路
由限流電阻R及開關K構成，由于上電瞬間濾波電容端電壓為零，上電瞬間電容充電電流較大，過大的電流
可能損壞整流電路，為保護整流電路在變頻器上電瞬間限流電阻串聯到直流回路中，當電容充電到一定時
間后通過開關K將電阻短路。
