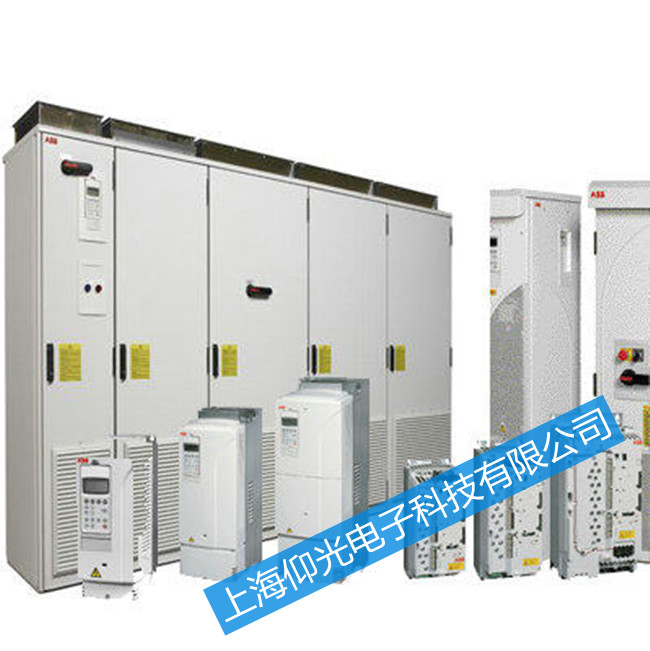

ABB變頻器報警故障7114維修
BC OVERHEAT(7114)
3.18 AW 5 bit 3 制動斬波器過載。 停止傳動，讓電阻器冷卻下來。
檢查電阻器過載保護功能的參數設置(參見參數組27 BRAKE CHOPPER)。
檢查制動周期滿足允許范圍。
檢查傳動直流供電電壓沒有超額。
口罩機ABB變頻器維修故障監測劃分
1、狀態故障監測：直流過/久壓、直流過流、交流過流、速度偏差過大、接地故障、缺相等。
2、硬件故障檢測：電流板故障、觸發板故障、IGBT故障、脈沖發生器故障等。
3、系統故障監測：Watchdog故障、系統參數異常、時鐘故障等。
4、通訊故障監測：TIMEOUT、OVERRUN等。
5、電源故障監測：當控制電源過高/過低時報警。
ABB變頻器維修檢測常用方法
一）靜態測試
1、測試整流電路
找到變頻器內部直流電源的P端和N端，將萬用表調到電阻X10檔，紅表棒接到P，黑表棒分別依到R、S、
T，正常時有幾十歐的阻值，且基本平衡。相反將黑表棒接到P端，紅表棒依次接到R、S、T，有一個接近
于無窮大的阻值。將紅表棒接到N端，重復以上步驟，都應得到相同結果。如果有以下結果，可以判定電路
已出現異常，A.阻值三相不平衡，說明整流橋有故障。B.紅表棒接P端時，電阻無窮大，可以斷定整流橋故
障或啟動電阻出現故障。
